Quels sont les différents types de HDMI et quelle version choisir ? Le guide complet

Historique

La norme HDMI (pour High-Définition Multimedia Interface) a été créé en 2002, pour répondre à l’évolution de nos différentes sources d’images tel que le Blu-ray ou encore nos box internet, avec la fibre et la TNT HD. Nos programmes sont ainsi passés en haute définition, c’est-à-dire une résolution d’image de Full-HD (1920X1080 pixels) voir plus (4K voir 8K).

De plus, la qualité des couleurs a aussi évolué passant de 8 bits (16 millions de couleurs) à 10 bits (1 milliard de couleurs !) avec l’arrivée du HDR, HDR 10+ et du Dolby Vision, pour une richesse de couleurs accrue.

Cette connexion a donc remplacé l’ancienne prise Péritel de nos bons vieux magnétoscopes et TV cathodiques, offrant bien plus de possibilités. En effet, la prise Péritel ne permettait de diffuser une image ayant une définition maximale à 800X600 pixels. La connexion HDMI est une connexion audio-vidéo de haute qualité et, de ce fait, permet une image bien plus nette et précise. De plus, la prise Péritel ne permettait de diffuser du son qu’en stéréo (2.0). La connectique HDMI, elle, permet de diffuser un son plus « spatial » en haute définition audio (5.1 voir plus).

Fonction de l’hdmi

Le rôle de l’HDMI est de vous proposer une connectique unique gérant à la fois l’image et le son, le tout en haute qualité. Plus besoin de brancher votre lecteur DVD en Péritel à la TV, et de brancher votre système sonore en optique à la TV pour votre home-cinéma, par exemple. Le HDMI gère de façon optimale l’image et le son, et simplifie les branchements.

Et pour les professionnels, selon les normes HDMI, vous pouvez même faire transiter le signal internet par un câble HDMI, qui remplace le câble Ethernet ! Mais cette possibilité reste très peu utilisée par le grand public.

Quels appareils brancher à la connectique HDMI ?

Vous pourrez y branchez tous les appareils audio-vidéo équipés de cette même connectique : lecteur Blu-ray, console de jeu, box operateur, caméscope, appareil photo, barre de son, home-cinéma…Tous les appareils équipés de cette connectique pourront y être branchés et afficheront une image de très bonne qualité ou un son de qualité optimale.

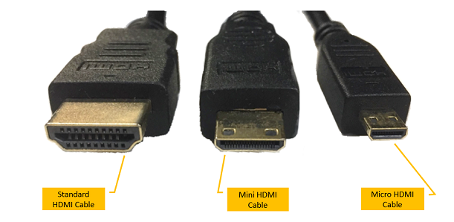

À noter qu’il existe 3 tailles d’HDMI, suivant la taille des appareils. Ces 3 tailles bénéficient des mêmes fonctions, mais sont adaptées à des produits différents.

• HDMI standard : le plus courant, présente sur toutes les TV et tous les appareils standard ;

• Mini-HDMI : souvent présente sur les camescopes ;

• Micro-HDMI : souvent présente sur les tablettes tactiles, ordinateurs ultra compacts, vidéoprojecteurs nomades ou appareils photo.


Quelles sont les différentes normes HDMI ?

Depuis 2002 et la création de la norme HDMI, la connectique n’a pas évolué physiquement. Mais à l'intérieur, les choses ont changé. La qualité de l’image et du son ne cessant d’évoluer, la norme a dû évoluer pour répondre à des besoins sans cesse croissants.

L’évolution des normes est définie :

• D’une part par une augmentation du débit ; c’est le nombre d’informations que peut faire transiter le câble en 1 seconde, calculé en Gbit/s ;
• D’autre part par des fonctionnalités qui sont rajoutée au fil du temps.

La première norme était le HDMI 1.0, qui supportait un signal numérique jusqu’en 1080i Puis il y a eu le 1.1, 1.2, 1.3 …..
Aujourd’hui nous en sommes au HDMI 2.1, qui supporte la 8K à 60 Hz avec un débit allant jusque ‘a 48 Gb/s. Impératif pour les consoles de jeux nouvelle génération (PS5, XBOX Séries).

De quelle norme de prise HDMI ai-je besoin sur ma TV ?

Suivant les appareils que vous brancherez sur votre TV, vérifiez bien la norme de l’HDMI :

• Si vous souhaitez jouer à votre console XBOX séries X ou votre PS5, vérifiez bien la présence d’HDMI 2.1. Sinon, vous serez limité sur certaines fonctionnalités (pas de 120 Hz, pas de VRR …). Vous pourrez aussi jouer avec votre PC sur une TV, pour bénéficier d’une image en 120 Hz voir 144 Hz.
• Pour votre box operateur ou votre lecteur Blu-ray, un câble HDMI « standard » sera amplement actuellement.

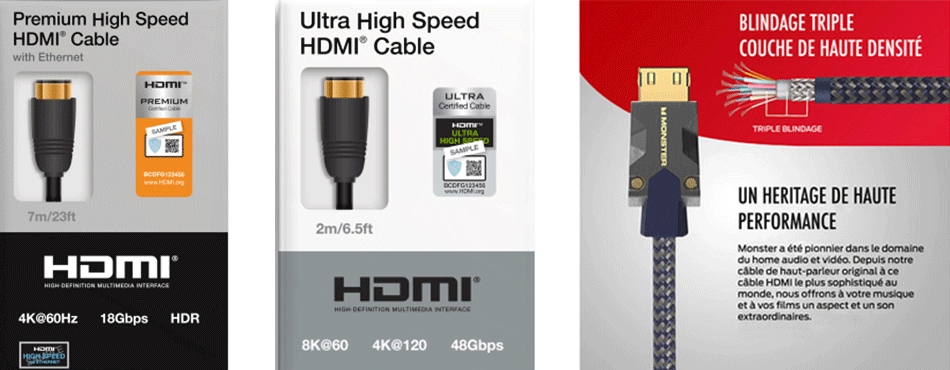

 Ai-je besoin d’un câble HDMI particulier ?

En effet, comme expliqué plus haut, la norme HDMI est principalement définie par un débit maximum pris en charge. De ce fait, suivant l’appareil branché sur votre TV, il vous faudra un câble supportant un débit plus ou moins élevé. Il vous faut regarder les informations indiquées sur le câble, comme le débit ou le définition supportée.

Pour brancher votre barre de son, un simple câble HDMI 4K suffira par exemple mais pour brancher votre PS4, privilégiez un câble rapide (48 Gb/s) pour en tirer profit à 100%. Contrairement à ce que l’on peut lire ou voir, il n’y a pas de câble HDMI 1,3, 2.0 ou 2.1 !!! les câbles HDMI sont simplement définis par un débit max. Vous devrez choisir votre câble en fonction de son débit et de votre appareil à connecter.

Vérifiez bien aussi la qualité des matériaux du câble. Si le câble HDMI est très fin et la broche en plastique, vous risquez d’avoir des interférences sur l’image. Privilégiez des câbles épais et tressés, pour avoir un signal optimal et stable.


ARC, eARC, CEC, HDCP, qu’est-ce que c’est ?

La création de l’HDMI, et par là l’arrivée du numérique dans nos foyers, a apporté différents protocoles de connexion. Mais à quoi servent-ils ? voilà les explications.

HDMI ARC

« ARC » veut dire « Audio Return Channel ». Cela permet à la TV de pouvoir recevoir un signal audio-vidéo pour afficher une image et de renvoyer par ce même câble le son a un appareil audio. Vous pouvez par exemple, brancher votre barre de son à votre TV avec un câble HDMI sur la prise ARC et bénéficier du son de votre TV ainsi que de tout les périphériques branché à votre TV, sans avoir besoin de brancher un câble en plus.
Attention, pensez à activer cette fonction ! Dans certains cas, elle n’est pas activée par défaut sur votre TV, il faut donc aller l’activer dans les paramètres.

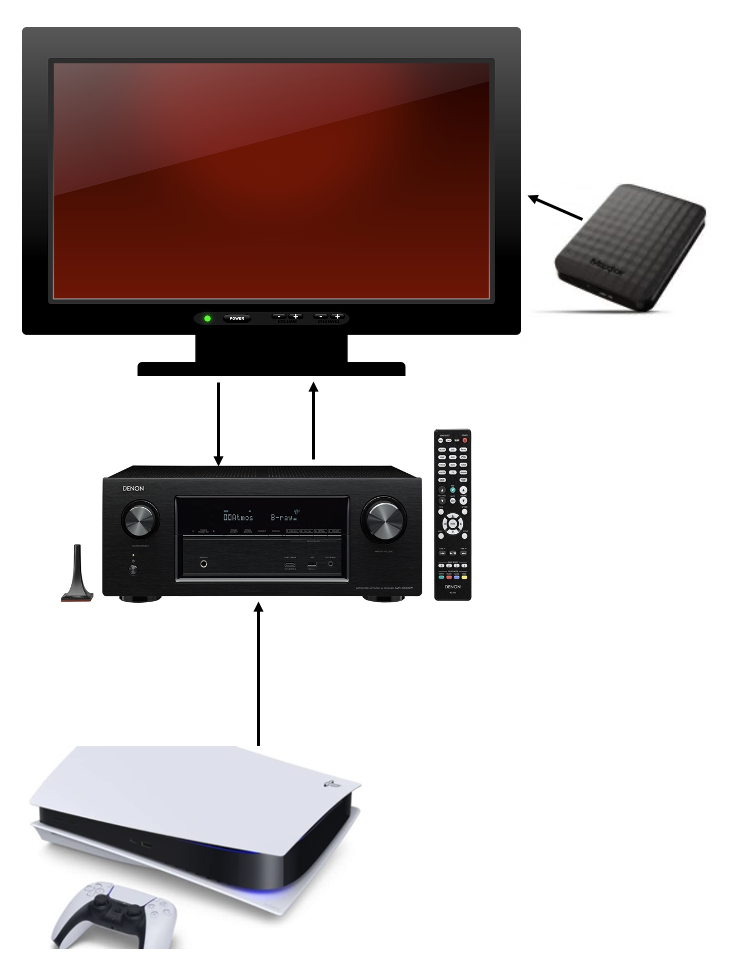

- Sans HDMI ARC :

Dans ce cas sans HDMI ARC, un câble HDMI part de la console vers l’amplificateur, un autre de l’amplificateur vers la TV, et un câble optique de la TV vers l’amplificateur pour avoir le son de la TV et des programmes sur disque dur (sinon pas de son de la TV et du disque dur).

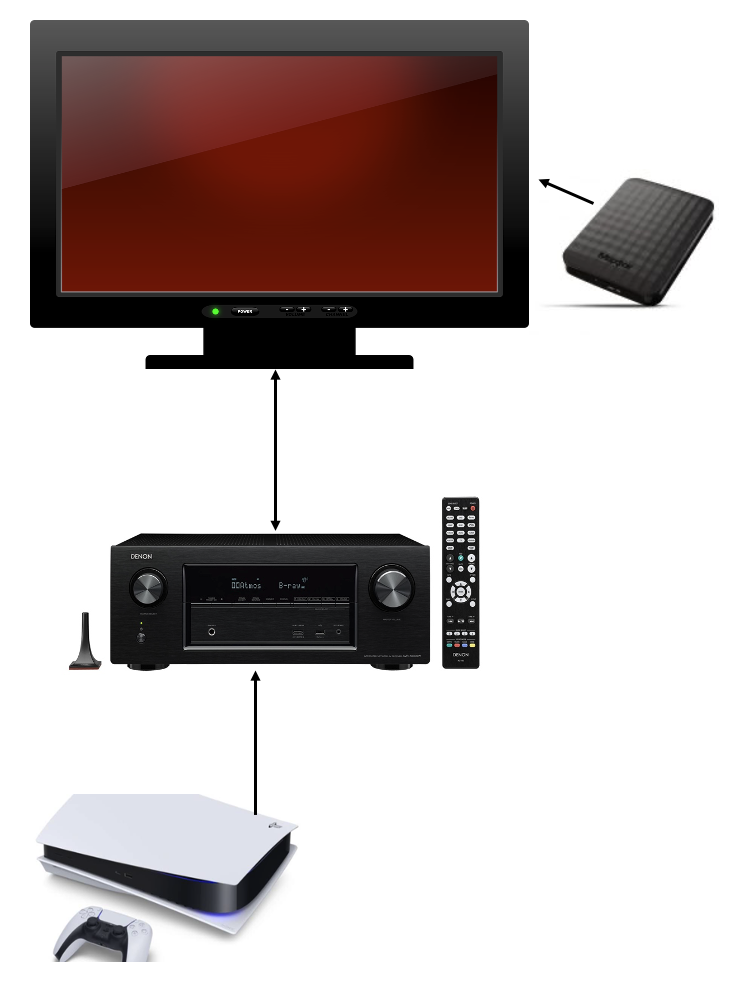

- Avec HDMI ARC :

Avec de l’HDMI ARC, un seul câble est branché à la TV et le son est renvoyé à l’amplificateur. Pas besoin d’un deuxième câble optique en plus.


HDMI eARC

Le eARC (enhanced Audio Return Channel) est une évolution de l’ARC. Il fonctionne de la même façon mais permet un meilleur débit audio (37 Mbits/s conte 1 Mbits/s), donc une meilleure qualité et bien plus de canaux.
Le HDMI ARC permet d’avoir du Dolby Digital plus et DTS-HD, tandis que le eARC permet le Dolby Atmos et du DTS-X.

> Voir les câbles compatibles HDMI ARC

CEC

Le CEC (Consumer Electronics Control) est un protocole qui permet de contrôler des périphériques avec la télécommande d’un autre périphériques connecté et vice versa. Dans la pratique, si quand vous allumez votre lecteur Blu-Ray, votre TV et que votre barre de son s’allume aussi, c’est le fait du CEC.

Vous pourrez allumer votre Décodeur TV, votre TV ainsi que votre barre de son s’allumeront alors, et vous pourrez utiliser la télécommande de votre décodeur pour gérer le son de la barre.

Souvent, cette fonction n’est pas activée par défaut dans tous les appareils. Il faut aller dans les réglages de votre décodeur, tv et autres périphériques pour l’activer. Certains constructeurs renomment cette fonction comme Sony « Bravia Théâtre Sync », LG « SimpLink » par exemple.

HDCP

La norme HDCP (High Brandwitch Digital Content Protection) est intimement liée au HDMI. C’est une norme destinée à empêcher la copie des flux audio et vidéo, comme on pouvait le faire à l’époque des magnétoscopes.

Pour pouvoir lire du contenu, il faut que la source (Blu-ray ou décodeur par exemple) et la TV soit compatibles HDCP. Le HDCP évolue avec le temps et la définition. Aujourd’hui nous en sommes au HDCP 2.2. De ce fait, il peut arriver qu’une ancienne TV (HDCP 1.X par exemple) ne puisse pas afficher l’image de certains lecteurs Blu-ray 4K récents parce que leurs protections HDCP ne sont pas compatibles.

HDMI : Tableau récapitulatif des principales normes

Je vous propose pour finir un tableau synthétique pour vous permettre de bien choisir votre connectique hdmi en fonction de vos besoins :
